汽水混合加熱器
更新：2021-12-25 00:31:20 點擊：
SQS汽水混合加熱器是一種裝設于管道上直接式加熱設備，具有熱效率高、噪聲低、安裝簡單、不占空間等特點，廣泛應用于采暖、空調中加熱系統。
詳情
汽水混合加熱器介紹:
SQS汽水混合加熱器是一種裝設于管道上直接式加熱設備，具有熱效率高、噪聲低、安裝簡單、不占空間等特點，廣泛應用于采暖、空調中加熱系統。
原理:
該產品結構如圖所示，核心部件為拉法爾噴管，從喉口噴入的水流與從斜孔噴入的蒸汽充分混合后流出，生產熱水。蒸汽和水在高速流動中混合，無噪音、無振動。
性能特點:
該產品可用于空調采暖、衛生熱水的加熱系統，根據實際水流量的蒸汽耗量選用混合器；
1、汽水混合器未通入蒸汽時，額定流量下水頭損失為5mH2O，通入蒸汽后水頭損失可按1m H2O考慮；
2、蒸汽壓力大于水壓0.05MPa以上；
3、用于生活熱水系統時應設置中間水箱，不能直接進入淋浴器，防止意外事故發生；
4、適宜安裝在水泵的吸水側。
| QSH | -4 | -6 | -8 | -10 | -12 | -16 | -20 | -24 | -32 | -40 | -48 |
| 額定流量（m3/h） | 1.2 | 2.5 | 4.5 | 7 | 10 | 18 | 25 | 35 | 60 | 105 | 165 |
| 工作壓力（MPa） | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.2 | 1.2 | 1.2 | 1 | 1 | 1 |
| 凈重 | 10 | 10 | 25 | 25 | 25 | 75 | 75 | 75 | 300 | 300 | 300 |
| 運行重量 | 18 | 18 | 40 | 40 | 40 | 118 | 118 | 118 | 500 | 500 | 500 |
| 噪聲（dB） | ≤65 | ≤65 | ≤65 | ≤65 | |||||||
| A（mm） | 240 | 360 | 660 | 1200 | |||||||
| B（mm） | 105 | 130 | 170 | 300 | |||||||
| C（mm） | 105 | 130 | 220 | 450 | |||||||
| 水側法蘭 | DN40 | DN65 | DN125 | DN250 | |||||||
| 汽側法蘭 | DN40 | DN65 | DN125 | DN250 | |||||||
安裝與使用:
1．可水平安裝，也可以豎直向上安裝，蒸汽入口應向上或水平；
2．前后裝設閥門、壓力表及溫度計，以便于觀察和調節混合器工作狀況；
3．啟動時，應先通水，再通汽；停機時，先關斷汽源，再斷水。

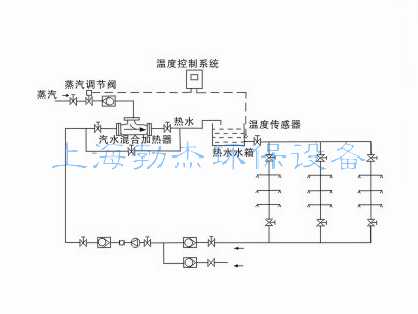

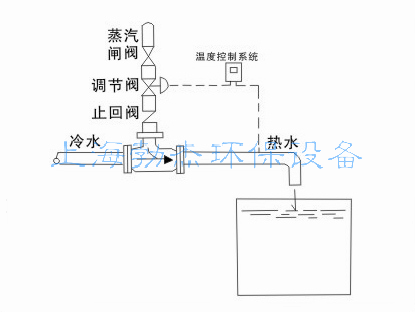

汽水混合加熱器典型應用:
